Google Mapから地図を切り出してナビに使えないか

iPheneアプリのGPS Recorderの操作に関するネタです。


Wi-Fiや3G接続が不可の状態でも、既に読み込んだ地図を表示しながらのナビは可能なことは既に記しました。

PC上でソフトのカシミールを使ってのやり方は、GPS Recorderのマニュアルで紹介されてます。
GPS Recorder X (オリジナルの地図画像作成編)参照

カシミール上の地図は、もともと山歩きを想定してのもので、お店や建物とかの目印になるものの表示は不得手です。

Google Mapの最新の地図を使えたらいいなー、とかねがね思っていました。

私のカーナビに載っていない、第2東名高速や開通したゲイトブリッジなどをGoogle Mapでなぞって行けば、新しい道も開拓できるし・・・・・。

まあ、そこまでして、やる意味があるかと問われれば、返答につまる、と言った類のものでしょうか。

ということでググってみたのですが、なかなか簡単には行かないようです。

ちょっと手間はかかりますが、私なりに出来たところをご披露しましょう(お節介かも)。



●最終的に地図の切り出しはカシミールで行いますので、Win上での操作になります。
iPhoneでもiPod touchでもやることは同じですので、呼称はiPhoneに統一します。

流れとしては、

◆Google Mapの該当地域を画像キャプチャ → 2カ所の緯度経度データーを取得 → 保存された地図画像をカシミールに読み込む → 緯度経度データーを付け加える → カシミールで地図を切り出す

◆メールで地図をiPhoneに送る→GPS Recorderに読み込む

ということになります。

では、

1)基になる地図画像をつくる。
Google Mapを開いて、希望の拡大率で該当地図を表示します。
スクリーンキャプチャー、画像キャプチャソフトで該当域を画像にします。その時に、お約束事があります。
地図の左上隅と右下隅を、目印となる地点にします。少々広い範囲になっても、分かり易い地点にするのがコツです。
(○○郵便局とか○○動物病院とか、建物などの角地が適当)
1枚に収まらない時は、もう一つ繋がった地図画像をつくりましょう。
注意:画像の保存形式は、.bmp です。
*画像にするときは、Macで行うと、後のカシミールではうまくいきません。Winでないとカシミールとの相性がよくないのでしょうかね。

2)緯度経度データーを取得
地図は、西北と東南の隅2地点のデーターで、はめ込まれる場所が固定されます。

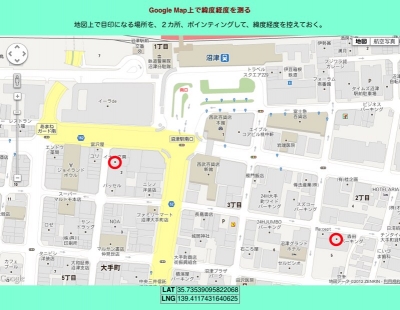

Google Map上で、緯度経度情報を表示できる頁があります。
こちらの頁で、(1)で選択した地域と同じ地域を表示させて

地図上で、左上隅〈西北角)と右下隅(東南角)2カ所あらかじめ決めてあった目印の緯度・経度のデーターを控えておきます。10進法表記のままでOKです。






3)カシミールで地図画像を読み込む
ここからはカシミール上での作業になります。
(1)で保存した地図画像をカシミールに読み込みます。
ファイル開く型式を指定した地図ビットマップ地図1)で保存した画像を指定
以下が開く



(2)で指定した地図上の2カ所の緯度・経度の数値を記入。

「作成」をクリック。
保存した地図が読み込まれる。



4)地図の切り出し
使う地図の範囲を決めます。
編集

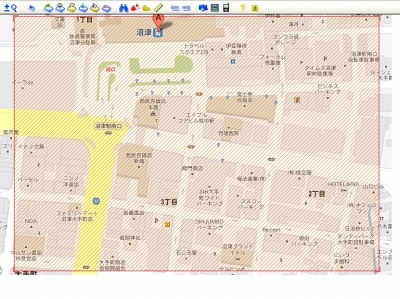

選択範囲を決める
角の2ポイントで囲まれた地域を選択



切り出します。

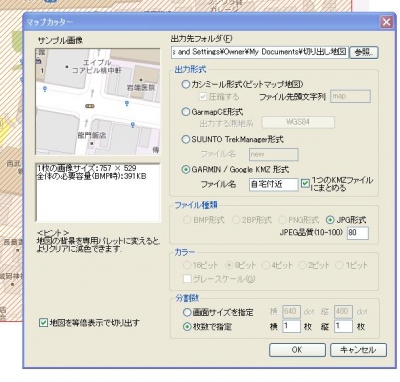

ツールマップカッター切り出し



出力フォルダー、ファイル名を指定

GARMIN/Google KMZ形式 を選択

OKで、指定したフォルダーに kmzファイルが出力される。

これで、オフラインのGoogle Map地図が生成されました。
*このkmzファイルを、テストしてズレがないか確認することができます。Google Earthでkmzファイルを「開く」と分かります。

このXXXX.kmzファイルをiPhoneに入れ込みます。

簡単です。

メールにkmzファイルを添付して送信すればいいだけです。

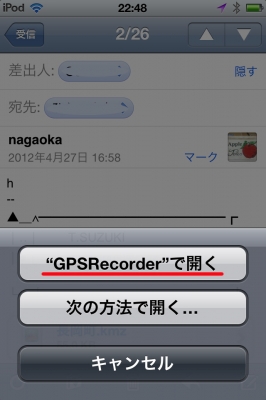

届いたメールをiPhoneで開き、添付ファイルを選択すると、



「GPSRecorderで開く」で、「オフラインマップ」に収納されます。



*「GPSRecorderで開く」が表示されない時は、Google Earthをインストールする、と解説にありました。

これにて、

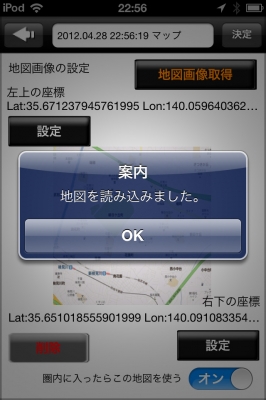

GPS Recorderでは、Wi-Fi接続が得られなくてもGoogle Map上に現在地が表示されます。
めでたし、めでたしです。

感想:ちょっと手間だけど、地図をのべつまくなし入れ込むわけではないので、さほど苦にはなりませんでした。(やせ我慢)
